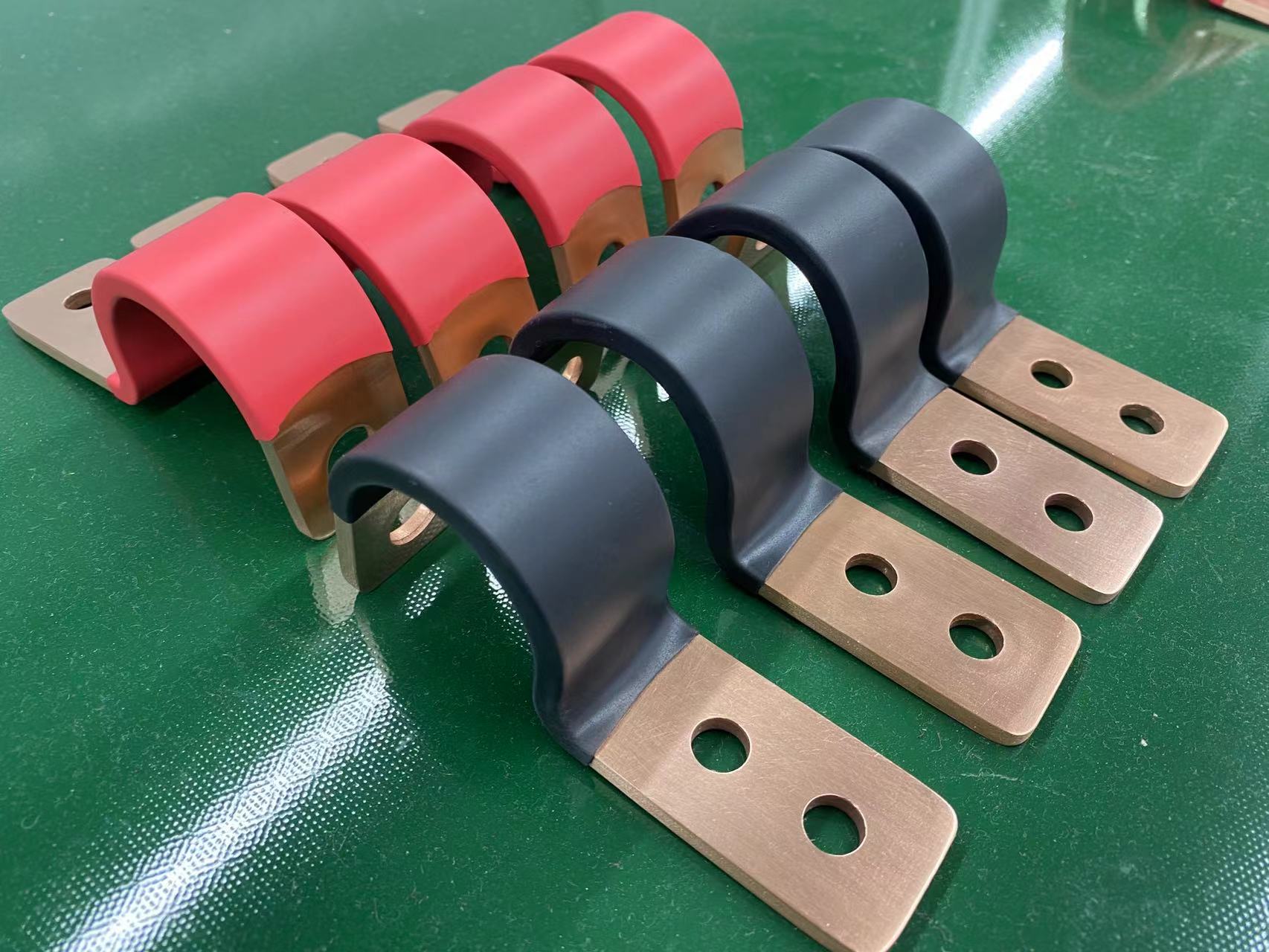

【概要描述】? ? ? ? 銅箔軟連接又叫壓焊軟連接，銅皮軟連接又叫釬焊軟連接，銅箔軟連接采用優質T2紫銅或無氧銅帶，按0.10mm（標準設計）或者按照客戶要求使用0.03,0.05,0.20，0.30,0.40,0.50mm的銅箔組成的，安裝接觸面采用壓焊設計生產。

? ? ? ? 分子擴散焊是一種特殊的焊接工藝，能使不同強度的銅箔在特定的區域焊接在一起，銅箔軟連接焊接工藝不需要使用任何形式的助焊劑。得益于這種完美的分子連接性，分子擴散焊銅箔軟連接是一種絕佳的電導體，安裝接觸面可以承受任何形式的擠壓，彎曲或碰撞。由于安裝接觸面是定制的，所以他可以安裝到只有2毫米的空間內（例如發電機內部作連接用）。廣泛適用于新能源汽車，電動汽車，電力電工軟連接，大電流軟連接片高低壓電器，儲能鋰電池軟連接，高低壓開關柜，電焊機，電爐，礦用防爆電器，發電機組，碳刷導線的軟連接，可針對新能源汽車電池柔性導電連接領域進行專業設計定制加工。



銅箔軟連接的生產工序：

1、領料：原材料一般分為硬態和軟態兩種型號，即t2y和t2m

? 按照客戶及工藝要求選用相應的原材料：

? 一般表面選用內外貼t2y 0.1mm、0.15mm，t2m 0.2mm、0.3mm，內層選用t2m? 0.05mm-0.1mm或全部選用t2m 0.2mm-0.5mm，也可選用t2y0.03mm-0.1mm，如果內層選用t2y? 0.03-0.05mm或t2m? 0.05mm時，表面內外各貼2-3片t2y? 0.1mm

? 內層選用0.03-0.1時，表面內外貼一片化學鍍鎳電鍍銀或化學電鍍鎳

? 選用0.2mm或0.2mm以上的銅帶時，通常用t2m 0.2mm或0.2mm以上的軟帶，表面無需增加其他銅帶2、下料：根據工件的大小、加工難易度和精度要求，選用下料方式：

? 繞制，t2y? 0.1mm厚度≤4mm,t2y 0.05mm厚度≤6mm,寬度10-60mm，易產生廢料，但效率高，適合1人焊接（等長、不等長都可以）

設備裁切，根據工藝要求，裁切等長或不等長（要求精度較高的工件）

3、焊接：

焊接工序是銅箔軟連接生產工序中的關鍵工序，焊接質量的優劣將直接影響下面工序的加工。（如：平頭打磨、磨頭、鉆孔、拋光及電鍍等）也會影響導電系統的正常運行及其安全性和使用壽命（如：通電發熱、、表面銅箔過流熔斷、起電弧等）。
